Voici un florilège de composition de nodes. Car voir c'est regarder et regarder c'est comprendre.
logo de la Fondation Blender
RETOUR page précédente
RETOUR SOMMAIRE

Galerie de nodes

Un flou focal va nous permettre d'avoir un sujet net au milieu de sujets flous. Idéal pour renforcer la présence d'un objet ou d'un personnage. Nous avons réglé dans les propriétés de la Caméra le "Deph of field" sur le lavabo N°3

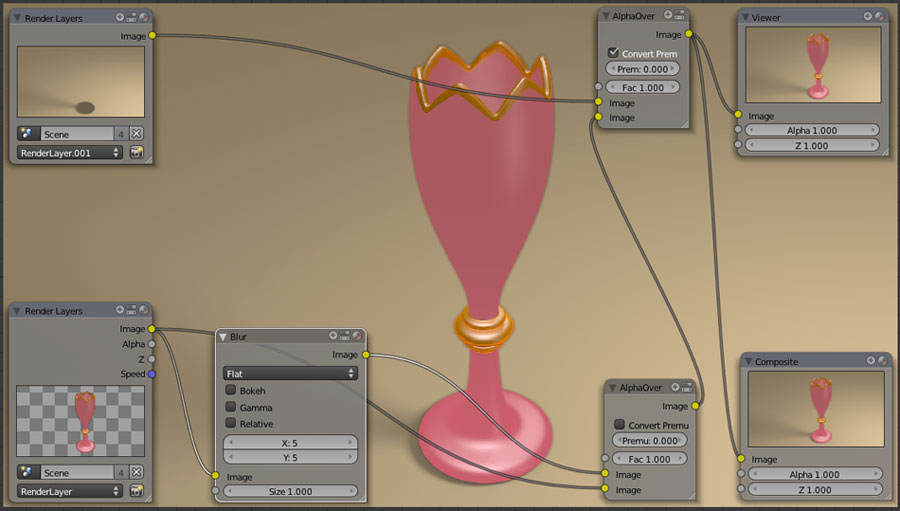

Comment flouter légèrement les bords d'une image plaquée sur une autre.

Calque de rendu N°2
Le fond

Je superpose l'image de mon objet aux bords flouttés avec le fond.

J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Menu Blender

Calque de rendu N°1
L'objet

Je floutte très légèrement l'objet.

Je superpose l'image de l'objet d'origine avec l'image de l'objet floutté.

J'envoie l'image obtenue à l'Uv image éditor.

Il existe différentes manières d'arriver au même résultat. Des plus compliquées aux plus simples. L'élégance étant toujours de réussir un juste compromis entre l'efficacité, l'économie et le résultat.
On peut toujours faire mieux, mais pour qui? Les experts et autre spécialistes pourront toujours trouver à redire, mais une fois de plus la grande force de blender est de nous permettre d'exprimer avec des outils simples , des sensations, plutôt que de grands discours techniques...

Comment Vieillir une image.

Menu Blender
Menu Blender

Réglage du node "défocus"
- Détails -

Inverse le mask

Création du mask pour floutter les coins de l'image
L'idée est de transformer une image couleur en un vieux cliché un peu délavé dans les coins.

Menu Blender

Faire une ouverture au noir

Menu Blender

Node "Mix" pour mélanger deux sources.

Node "Time"

Système de node très simple pour comprendre, dans un premier temps, comment fonctionne Time. Ici nous avons une animation et nous avons décidé de faire une ouverture au noir. Le node Time est donc réglé sur l'entrée Fac du node mix. le node time indique que de la 1er image à la 2e image tout sera noir. Ensuite, à partir de la 3e image jusqu'à la 50 e image, l'image va progressivement (linéairement) apparaître. La courbe est ici droite c'est-à-dire que le temps que l'image apparaisse et que le noir disparaisse est le même. Pour augmenter le temps d'apparition de l'animation, il faut emmener la courbe vers le bas et inversement.
Pour faire un fondu enchaîné, il suffira de connecter une autre image à l'entrée image non connectée du node mix .

Flou focal

Menu Blender
Menu Blender
Réglage du flou focal sur le lavabo3 on peut également le régler sur une distance qu'on peut faire varier dans une animation ou sur un empty qu'on fait se déplacer dans une animation.

Faire une texture dégradé selon un axe locale de l'objet.

Menu Blender
Menu Blender
L'idée est d'opérer un dégradé de couleur sur cet objet qui va du bas vers le haut. À gauche nous avons un objet uni, à droite nous avons rajouté par dessus un dégradé rouge.
Menu Blender
Menu Blender

Voici les axes locaux de l'objet

Donne les coordonnées courants de l'objet

Lorsque le node "DecomposeRGBA" est avec en entrée un node " Coordinates", il va utiliser le canal R pour l'axe des X, le canal G pour l'axe des Y et le canal B pour l'axe des Z. On voit sur l'image de gauche que l'axe des Y correspond à l'axe où l'on veut que notre dégradé apparaisse. Donc, on connectera le node suivant à la sortie Green.

Menu Blender
Menu Blender
Menu Blender

Va appliquer le dégradé sur l'axe des Y de bas en haut.

Menu Blender

Node "Output" pour que mon dégradé soit pris en compte dans le rendu.


Intégrer un objet 3D dans une photo.

Menu Blender
Menu Blender

Je superpose l'image du fond et l'objet

Menu Blender

Pour recadrer l'image

Importe une image

Menu Blender

Node Viewer
J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Node Composite
J'envoie l'image obtenue à l'Uv image éditor.

Menu Blender
Menu Blender
Menu Blender
Menu Blender

Pour régler quelques couleurs

Menu Blender

Balance des couleurs pour me rapprocher de la teinte générale.

Menu Blender

Pour mettre à l'échelle mon objet

Menu Blender
Menu Blender

Pour déplacer mon objet

Menu Blender
Menu Blender

Pour mélanger la teinte sépia et la texture "Noise"

Menu Blender

Un color ramp pour colorer la texture

Menu Blender

Choisi une texture (Noise) préalablement défini dans
Properties/textures

Applique une teinte générale à l'image

Menu Blender
Menu Blender

Désature l'image

Contraste l'image

Menu Blender

Node Viewer
J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Node Composite
J'envoie l'image obtenue à l'Uv image éditor.

Menu Blender
Menu Blender
Menu Blender
Menu Blender

Pour mélanger le bruit et les coins flous.

Menu Blender

Floutte les bords du masque

Pour obtenir un seuil Noir et blanc Utiliser le node "Math" Greather Than

Menu Blender

Pour obtenir un masque en forme de lentille.

Menu Blender
Menu Blender

Calque de rendu

Pour me rapprocher de la couleur générale.

Menu Blender

Règle la luminosité et le contraste.

Plus qu'une cerise sur le gâteau sera l'ombre portée que projettera l'objet sur la photo. Pour ce faire, il faut tout simplement rajouter un plan sous l'objet, lui ajouter un matériau, et cocher dans le panel "Shadow" l'option "shadows only".
Il faut prendre l'exemple suivant comme un exercice. Dans Gimp ou photoshop quelques clics suffisent

Calque de rendu N°1

Pour cette ensemble de node, il faudra cliquer sur l'icone texture dans le header de la fenêtre d'édition "Node Editor". - Détails -

Voir le Zbuffer

Le Zbuffer, ce sont les données de profondeur qui correspondent à la distance de chaque pixel à la caméra . La distance entre la caméra et la surface affichée. Très utile, par exemple, lorsqu'il s'agit d'information sur la profondeur de champs.

Calque de rendu

Menu Blender
Menu Blender

Map Value. Ce node va convertir des valeurs en valeurs utilisables en fonction des besoins.

Menu Blender

Node Viewer
J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Menu Blender
On voit bien ici les différences de niveaux de gris qui indiquent les différentes distances des pixels çà la caméra.

Comment ramener et corriger le reflet d'un objet sur une table photographiée.

Render Layers - Le premier render Layers où se trouve le vase

Voici un système de noeud qui permet d'incruster un objet 3D sur une image en récupérant la réflexion. Ici le vase en bronze est posé sur une table qui la reflète. Vous aurez au préalable créée deux Render Layers avec un le vase sur le premier calque et un Plan rond qui épouse la table ronde en verre sur le deuxième calque. Sur le plan vous aurez activé L'option Miroir, dans le contexte "Material" et vous aurez mis la lampe sur les deux calques. L'Horizon du world devra être noir pour qu'il se reflète dans le plan.

Alpha over - On va superposer l'image de la rèflection sur un fond noir pour que l'ensemble s'aditionne à l'image de la table. C'erst en faisant varier le facteur qu'on aura un reflet plus oiu moins transparent.

Viewer - J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Menu Blender

Blur - Pour donner un très lèger flou à l'objet 3D pour qu'il s'intègre dans cette photo de moyenne qualité.

Add - J'additionne le reflet à l'image de la table. les noirs ont une valeur de 0 et les blancs ont une valeur de 1

Alpha Over - Je superpose l'objet à l'image de la table et à son reflet.

Composite - J'envoie l'image obtenue à l'Uv image éditor. Pour qu'elle soit enregistrée.

Image - Une image est ajouté au système de noeud

Scale - Pour mettre l'image au format de la sortie du render

Render Layers - le deuxième calque de rendu ou se trouve la rèflection, est activé .


Autre méthode pour faire varier une ombre

Render Layers - Le premier render Layers où se trouve la théire et le deuxième render layer avec la plane où l'on a cocher d ans le panel Shadow des matériaux la case "only shadow"

Node Mix avec l'option Multiply- je mèlange l'ombre avec l'image. Les valeurs de noir valent 0 donc en multipliant par 0 un pixel cela donne 0.

Viewer - J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Menu Blender

Node Composite: J'envoie l'image obtenue à l'Uv image éditor.

Alpha Over - Je rassemble l'image avec la l'ombre et lla thèire

Node Bright/contrast pour attenuer ou renforcer l'ombre

Node blur pour flouter l'ombre

Rotate- Pour

déplacer l'ombre

node Image - Une image est ajoutée au système de noeud


Pour augmenter l'intensité d'une réflexion

Render Layers - Le premier render Layers où se trouve la sphere et le deuxi§me render layer avec la plane avec une réflexion au maximum et un world noir.

Node Mix avec l'option Multiply- je mèlange les point slumineux avec la couleur orange

Viewer - J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Menu Blender

Alpha Over - Je rassemble l'image et la réflexion avec la sphere.

Node Composite: J'envoie l'image obtenue à l'Uv image éditor.

Blur - Pour donner un très lèger flou à la pointe de ces perches.

Alpha Over - Je rassemble l'image avec la réflexioj

Node set alpha pour remplacer les valeur par un alpha et garder juste la réflexion de la sphere.

Node color ramp pour ramener les valeurs de l'alpha à 1.

Scale - Avec l'option render Size. Pour mettre l'image au format de la sortie du render

node Image - Une image est ajoutée au système de noeud


Halo de lumière ou point lumineux

Render Layers - Le premier render Layers où se trouve l'ombre, avec la sortie : Index Materiaux.

Node Mix avec l'option Multiply- je mèlange les point slumineux avec la couleur orange

Viewer - J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Menu Blender

Node Mix, avec l'option Add. C'est à dire que j'ajoute les valeurs à l'image principale

Node Composite: J'envoie l'image obtenue à l'Uv image éditor.

Blur - Pour donner un très lèger flou à la pointe de ces perches.

Node ID MAsk avec le numéro d'index de l'objet. Ce qui permet d'extraire la partie d el'objet qui possède ce matériaux.

Node Math avec l'option Multiply. On va multiplier les valeurs en entrée pour augmenter la luminosité


Autre methode (plus audacieuse) de régler une ombre

Render Layers - Le deuxième render Layers où se trouve l'ombre

Il va s'agir d'inverser les valeurs de l'alpha de l'ombre pour ensuite l'addi

Viewer - J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Menu Blender
Menu Blender

Alpha Over - Je rassemble l'image, l'ombre de l'objet et l'objet.

J'envoie l'image obtenue à l'Uv image éditor.

node Image - Une image est ajoutée au système de noeud

Multiply- je mèlange l'ombre avec l'image Attention à bien cocher l'option sur le coté : Il faut que l'alpha soit inclu sur le l'image (petit reclangle a coté de multiply).

Scale - Avec l'option render Size. Pour mettre l'image au format de la sortie du render

Node invert pour inverser l'alpha

Premier Render Layers - le premier calque de rendu ou se trouve la tete, est activé .


Règler une ombre sur une image rapportée

Render Layers - Le premier render Layers où se trouve l'ombre

Voici un système de noeud qui permet d'incruster un objet 3D sur une image en récupérant l'ombre et en la floutant. Ici l'opaline est posée sur une ètagère qui marque son ombre. Vous aurez au préalable créée deux Render Layers avec un l'opaline sur le premier calque et un Plan qui épouse l'étagère sur le deuxième calque. Sur le plan vous aurez cochè l'option "Only shadow" dans le panel "Shadow", dans le contexte "Material" et vous aurez mis la lampe sur les deux calques.

Multiply- je mèlange l'ombre avec l'image Attention à bien cocher l'option sur le coté : Il faut que l'alpha soit inclu sur le l'image (petit reclangle a coté de multiply).

Vous pouvez faire varier la transparence de l'ombre en jouant sur le facteur. (fac)

Viewer - J'envoie l'image obtenue en fond d'écran (il faut coché sur le header "BackDrop"

Menu Blender

Alpha Over - Je rassemble l'image, l'ombre de l'objet et l'objet.

J'envoie l'image obtenue à l'Uv image éditor.

Image - Une image est ajouté au système de noeud

Blur - Pour donner un très lèger flou à l'objet 3D pour qu'il s'intègre dans cette photo de moyenne qualité.

Scale - Avec l'option render Size. Pour mettre l'image au format de la sortie du render

Blur - Pour donner un très lèger flou à l'ombre

Render Layers - le deuxième calque de rendu ou se trouve ll'opaline, est activé .
